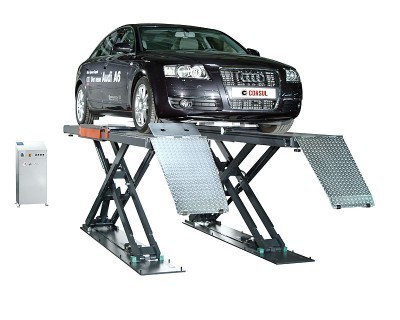

Consul Scheren-Hebebühne 0.35 S-AT
Artikel-Nr.: 38310.9 |
Tragfähigkeit 3.500 kg, Hubzeit ca. 35 Sek., Fahrschienen 715 x 4560 mm
| Beschreibung |  |
Scheren-Hebebühne zum Heben von Kraftfahrzeugen mit einem Gesamtgewicht bis 3.500 kg - achsmesstauglich. Konstruktionsmerkmale:
• Fahrschienen aus Spezialwalzprofil
• Elektro-Hydraulik-Steuerung
• Entriegelung pneumatisch über Drucktaster
• Separater abschließbarer Hauptschalter (wie nach CE verlangt)
• Akustischer Warngeber (Fußschutz)
• Computergesteuerter Gleichlauf
• 12-stufige mechanische Absetzvorrichtung
• Ultraflach: nur 160 mm Auffahrhöhe
• Durchgehende 20 mm starke Bodenplatte zur Nivellierung bei Achsvermessung
• Fahrbahn mit Auffahrrampen und Abrollsicherung
• Fahrschiene für Achsheber
• Schutzart IP54
• Steckdose 230 V
• GS-Prüfplakette, DIN EN 1493
• CE-Zertifikat (sonstige Maße siehe Zeichnung) |
| Technische Daten | |
| Tragfähigkeit |
3.500 |
kg |
| Hubhöhe |
ca. 1.870 |
mm |
| Hubzeit belastet |
ca. 35 |
s |
| Auf-/Überfahrhöhe |
ca. 160 |
mm |
| Breite/Länge Fahrbahn |
705 x 4.560 |
mm |
| Antriebsleistung |
5,5 |
kW |
| Antriebsspannung (Elektrisch) |
400 / 50 |
V/Hz |
| Absicherung (elektrisch) |
20 |
A träge |
| Druckluftanschluss |
8 |
bar |
| Ölmenge |
ca. 15 |
l |
| Gewicht |
ca. 1.500 |
kg |
| Zubehör | |
|
Consul Zusatzheber 0.20 ZH
|
 |
|
|
Consul Zusatzheber 0.26 ZH
|
|
|
|
Consul Abfahrrampen mit Abrollsicherung
1Satz = 2 Stück |
|
|
|
Consul Auf- und Abfahrrampen
1Satz = 4 Stück, mit Abrollsicherung, für Bühnen ohne Achsvermessungsausrüstung zum bodenebenen Einbau |
|
|
|
Consul Auf- und Abfahrrampen
1Satz = 4 Stück, mit Abrollsicherung, für Bühnen mit Achsvermessungsausrüstung zum bodenebenen Einbau |
|
|
|
Consul verlängerte Auf- und Abfahrrampen
Länge ca. 1500 mm.
1 Satz = 2 Stück |
|
|
| |
Consul Beleuchtung, 4 Universal-Panzerglasleuchten
4 Stück Universal-Panzerglasleuchten, nicht montiert, wasserfest, inkl. Installations- und Befestigungsmaterial, Befestigungsbohrungen ggfs. noch anbringen! |
|
|
| |
Werkseitige Montage für Consul Universal-Panzerglasleuchten
|
|
|
|
Consul Elastomeraufnahmen 250 x 150 x 20 mm
Für Bühnen mit integriertem Radfreiheber, 1 Satz = 4 Stück |
|
|
|
Consul Elastomeraufnahmen 250 x 150 x 60 mm
Für Bühnen mit integriertem Radfreiheber, 1 Satz = 4 Stück |
|
|
|
Consul Elastomeraufnahmen 250 x 150 x 90 mm
Für Bühnen mit integriertem Radfreiheber, 1 Satz = 4 Stück |
|
|
| |
Consul Wartungseinheit 0 - 10 bar für alle Consul Scheren-Hebebühnen
mit Öler, Wasserabscheider und Halterung, Anschluss 1/4" |
|
|
| |
Consul Wartungseinheit 0 - 16 bar für alle Consul Scheren-Hebebühnen
mit Öler, Wasserabscheider und Halterung, Anschluss 1/4" |
|
|
| |
Consul Power-Grip-Belag für alle Consul Scheren-Hebebühnen
mit Korrosionsschutz |
|
|
| |
Consul Schlauchverlängerung
zum Aggregat, je 1000 mm |
|
|
| |
Consul Anbausatz Verschiebeplatten
zum nachträglichen Einbau, für Bühnen mit flachen Fahrschienen |
|
|
| |
Consul Komplettes Achsmess-Set
Komplettes Achsmess-Set für 0.35. |
|
|
|
Consul Gelenkspieltestersatz
für alle Consul 4.40-Hebebühnen |
|
|
| |
Consul Pneumatische Verriegelung der Verschiebeplatten
nur in Verbindung mit Achsmess-Set; muss bei Bestellung der Hebebühne mit angegeben werden
|
|
|
| |
Consul Aufnahme-Brücke für Rahmenfahrzeuge
mit 2 verschiebbaren Aufnahmen und Drehtellerspindel |
|
|
|
|
